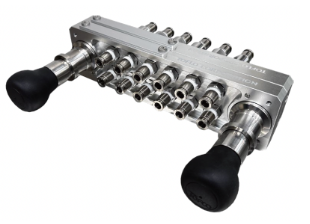

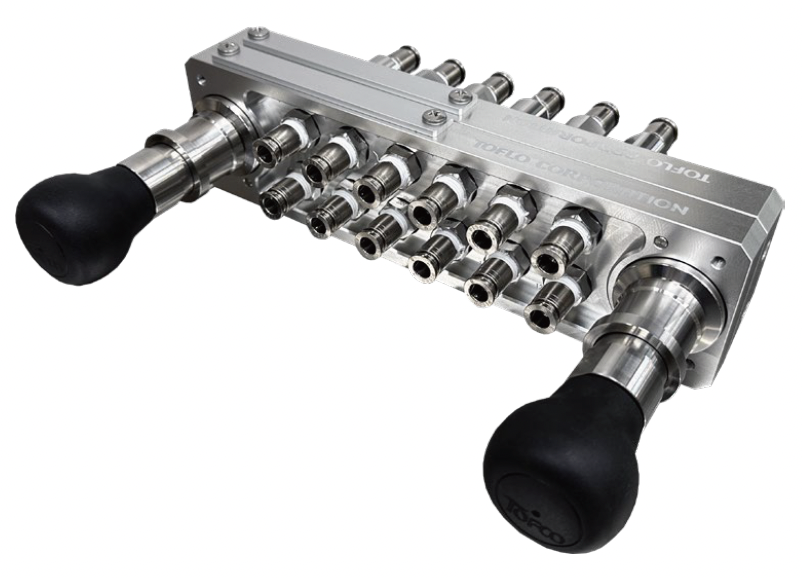

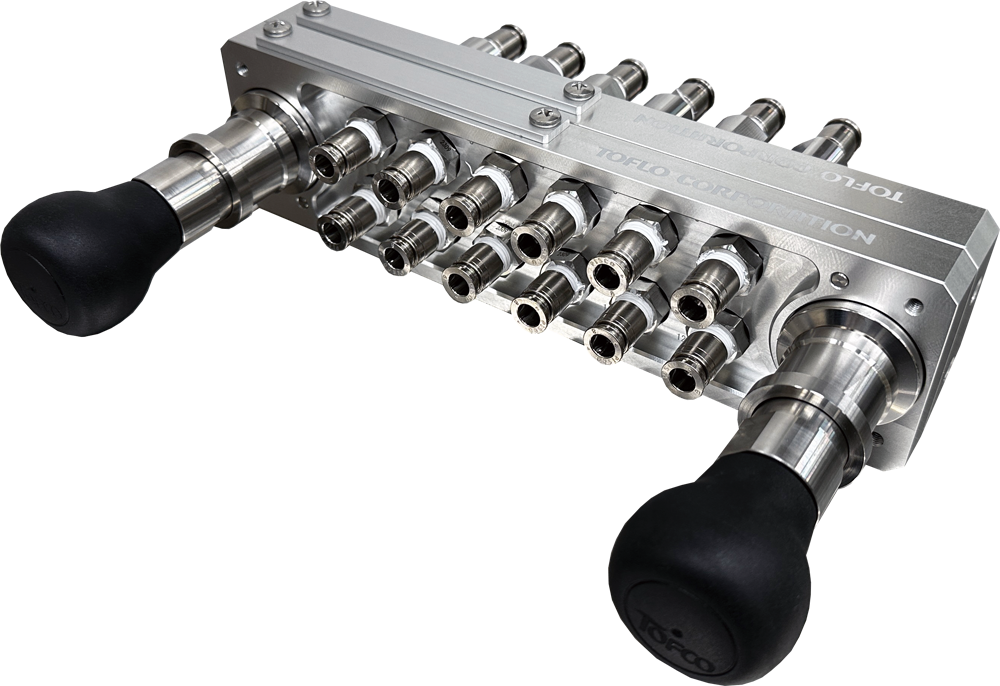

Multi Coupling
MC
冷却水回路を、
ワンタッチで一括接続。
MCシリーズは、ダイカスト金型の冷却水回路を集約し、複数系統をワンタッチで同時に接続・分離できるマルチカプリングです。 金型交換時の段取り時間を短縮し、脱着時の液漏れや配管ミスの防止に貢献します。
ワンタッチ接続
複数系統の冷却水回路を同時に接続。
段取り時間短縮
金型交換時の配管作業を大幅に削減。
液漏れ防止
ソケット・プラグ双方にバルブを搭載可能。
誤接続防止
誤挿入防止ピンと識別プレートを標準装備。
最大28系統
6〜28系統、Rc1/4〜Rc1/2に対応。
集積型分配システム IDS の関連製品
MCシリーズは、集積型分配システム「IDS」と組み合わせて使用することで、冷却水の制御と接続・脱着をトータルで最適化します。 IDSで流量を制御し、MCで金型交換時の接続作業を効率化することで、生産性向上と作業ミスの防止に貢献します。
IDSで制御
- 多系統の冷却水流量を一括・個別に自動制御
- 金型冷却の品質と再現性向上に貢献
- 段取り条件の管理をサポート
MCで接続・脱着
- 複数系統をワンタッチで一括接続
- 配管作業時間を削減
- 誤接続や脱着時の液漏れ防止に貢献
MCシリーズが解決する、金型交換時の課題
金型交換では、冷却水配管の接続・脱着作業が多く、系統数が増えるほど作業時間や誤接続リスクが大きくなります。 MCシリーズは、複数系統を集約し、作業の効率化とミス防止を支援します。
こんな課題はありませんか？
- 冷却水配管の接続・脱着に時間がかかる
- 系統数が多く、配管ミスや誤接続が起こりやすい
- 金型交換時に冷却水が漏れてしまう
- 作業者によって段取り品質にばらつきが出る
→
MCシリーズなら
- 複数系統をワンタッチで同時に接続・分離
- 誤挿入防止ピンと識別プレートで誤接続を防止
- バルブ付き仕様により脱着時の液漏れを抑制
- 金型交換時の段取り時間短縮に貢献
MCシリーズの特長
01
ワンタッチ接続
冷却水回路を集約し、複数系統を同時に接続。金型交換時の配管作業を効率化します。
02
脱着時の漏れ防止
ソケット・プラグ双方にバルブを搭載可能。脱着時の液漏れリスク低減に貢献します。
03
誤接続防止設計
誤挿入防止ピン、識別プレートを標準装備。系統数が多い設備でも接続ミスを防ぎます。

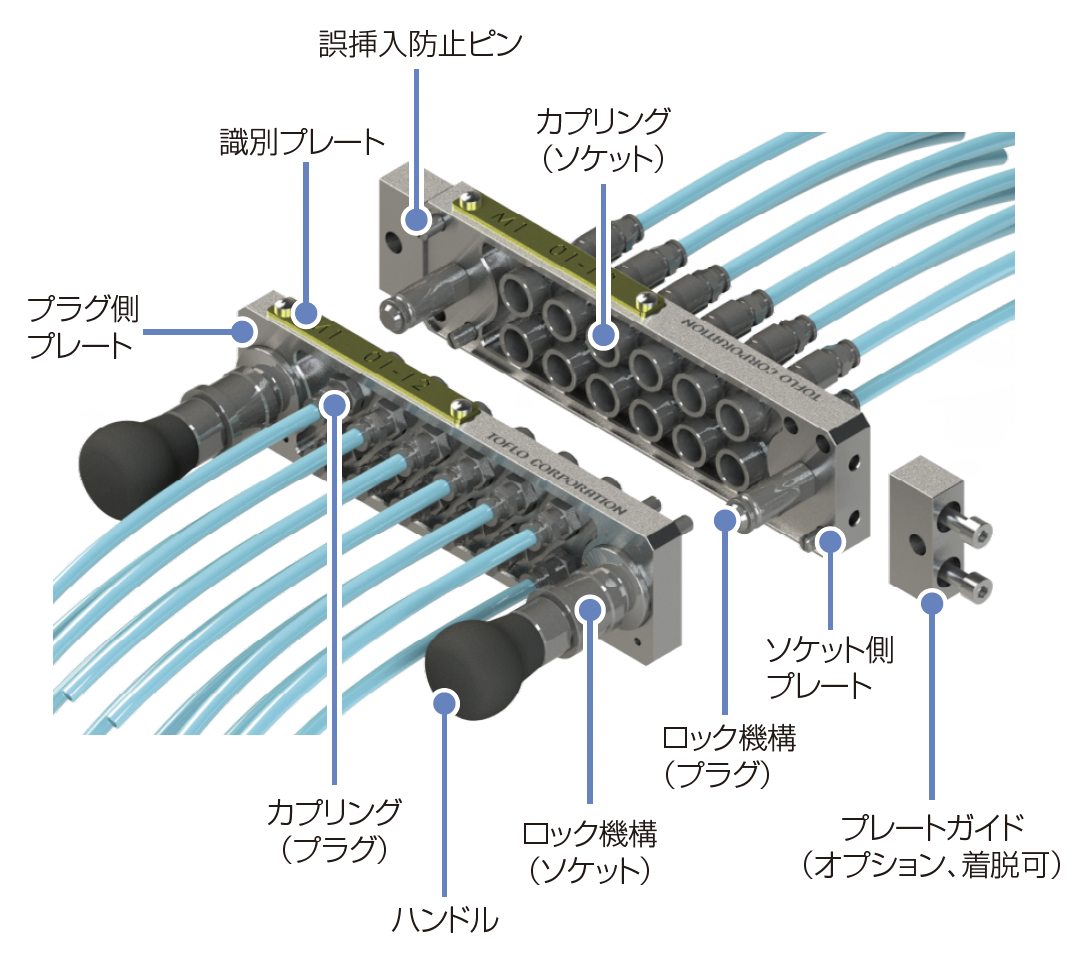

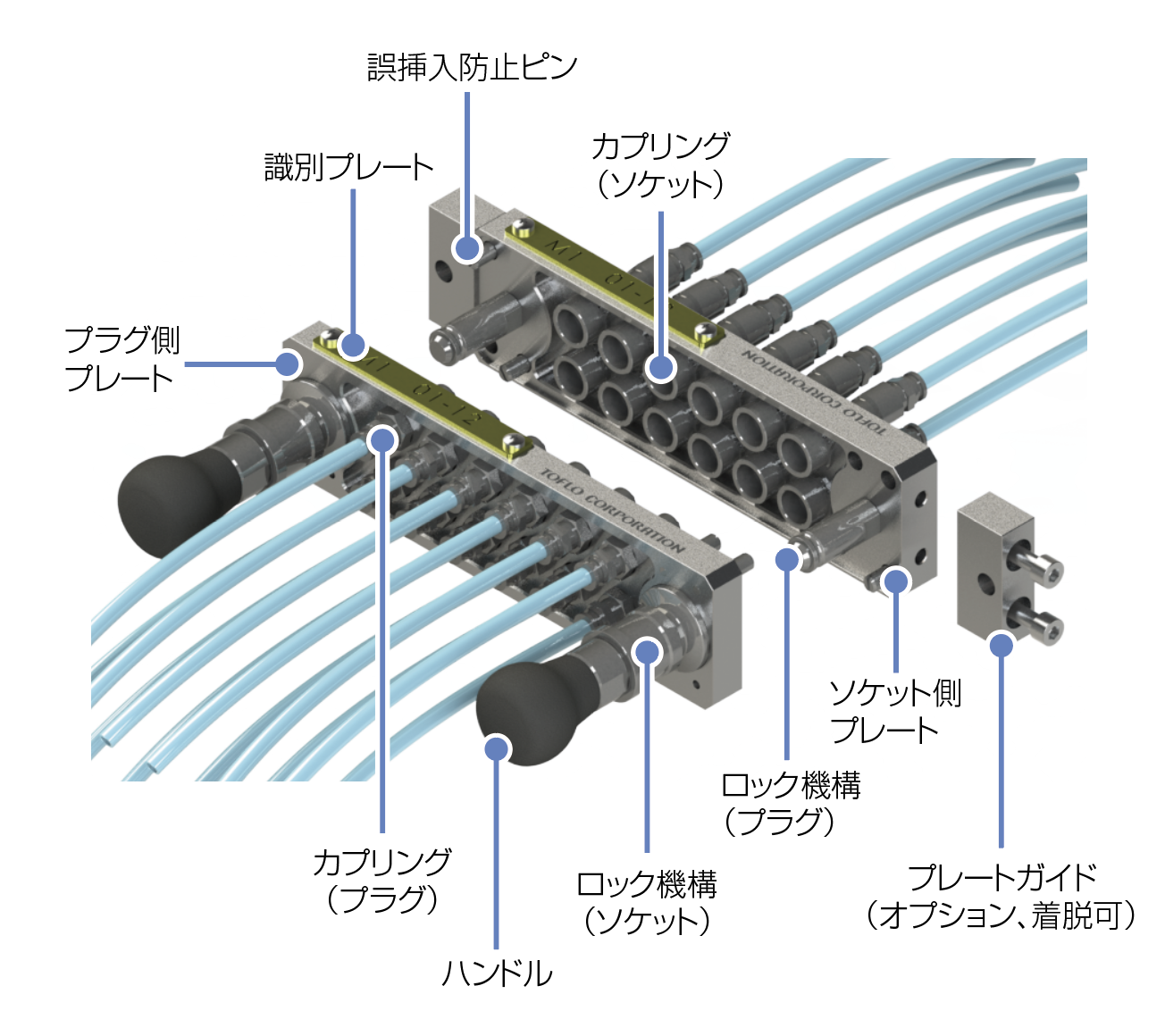

使用イメージ
金型側と設備側をハンドル操作により一括で接続・ロック。 ロック機構、誤挿入防止ピン、識別プレートにより、作業性と安全性を高めます。
プラグ側／ソケット側それぞれにロック機構を装備し、複数系統をまとめて接続できます。
主な仕様
MCシリーズは、使用系統数や接続口径に応じて構成を選定できます。
| 系統数 | 6〜28系統 |
|---|---|
| 接続口径 | Rc1/4、Rc3/8、Rc1/2 |
| 使用流体温度 | 0〜95℃ |
| 最高使用圧力 | 1.0 MPa |
| 材質（カプリング） | ステンレス（SUS304） |
| 材質（プレート） | アルミニウム（A5052） |
| ロック機構 | ワンタッチ式ボールロック |
※詳細仕様はカタログをご確認ください。
型式バリエーションと安全上の注意
型式バリエーション
- ソケット／プラグ セット品
- ソケットタイプ（金型側）
- プラグタイプ（設備側）
- バルブ付き／バルブなし
- ポート数：6〜28系統
安全にご使用いただくために
- 接続・脱着時は、必ず配管内の圧力を下げてください。
- 使用温度・圧力条件を守ってご使用ください。
- 組み合わせや詳細仕様は事前にご確認ください。
