Water Flow Controller
FLC-H100
金型冷却水量を、
高精度・安定制御。
FLC-H100は、冷却水の流量を高精度に自動制御するIDS専用フローコントローラです。 最小0.3L/min〜の低流量域でも安定した制御を実現し、金型冷却の品質と再現性を向上させます。 防水・防塵設計や自己判断機能により、悪環境での使用や保全作業にも配慮したモデルです。
低流量域に対応
最小0.3L/min〜でも安定した自動制御。
IP67相当
悪環境に耐える防水・防塵設計。
省配線
シリアル通信方式で配線工数を低減。
詰まりに強い
鉄粉・ごみ詰まりに強いボールバルブ構造。
自己判断機能
フルカラーLEDで異常や状態を通知。
保全予測
バルブ動作量カウントでメンテナンスを予測。
FLC-H100が解決する、金型冷却水制御の課題
金型冷却水の流量は、成形品質や再現性に影響します。 特に低流量域では安定した制御が難しく、圧力変動や詰まり、現場での状態確認も課題になります。 FLC-H100は、IDSとの組み合わせにより、多系統の冷却水制御を高精度に安定化します。
こんな課題はありませんか？
- 低流量域の冷却水量が安定しにくい
- 鉄粉やごみ詰まりによるトラブルを減らしたい
- 現場で異常状態をすぐに把握したい
- 多系統の冷却水を一括で管理したい
→
FLC-H100なら
- 最小0.3L/min〜の低流量域でも安定制御
- 詰まりに強い構造で保全負荷を低減
- フルカラーLEDで異常や状態を視覚的に通知
- IDSと組み合わせて多系統の自動制御に対応
悪環境を想定した構造設計
FLC-H100は、金型冷却水の現場環境を想定し、防水・防塵、メンテナンス性、詰まり対策に配慮した構造を採用しています。
M12防水コネクタ、ストレーナ、ジョイントクリップなど、設置環境と保全性を考慮した構造です。
現場運用を支える機能
01
フルカラーLEDによる自己判断
異常の種類を色や点灯・点滅で通知。現場での状態確認が容易になり、トラブルの早期発見に貢献します。
02
悪環境に強い設計
IP67相当の防水・防塵設計、M12防水コネクタ、ストレーナ内蔵により、金型冷却水周辺の環境に対応します。
03
メンテナンス予測
バルブ動作量をカウントし、メンテナンス時期の把握に活用可能。予防保全の効率化を支援します。
自己判断機能とメンテナンス性
フルカラーLEDによる通知
- バルブ寿命警告
- 内部リーク警告
- 流量センサ異常
- 圧力不足
- 通信エラー など
悪環境を想定した構造
- 防水・防塵設計（IP67相当）
- M12防水コネクタ採用
- ストレーナ内蔵（50メッシュ）
- マグネット不使用の磁性体フィン構造
- ジョイントクリップによる容易なメンテナンス
主な仕様
FLC-H100は、IDS専用フローコントローラとして、低流量域の金型冷却水制御に対応します。
| 制御流量範囲 | 0.3〜5.0 L/min（条件により〜10 L/min） |
|---|---|
| 使用流体 | 水道水、工業用水 ほか |
| 使用圧力範囲 | 0.1〜0.4 MPa |
| 流体温度 | 0〜95℃ |
| 保護等級 | IP67相当 |
| 電源 | DC24V |
| 通信 | RS485（Modbus） |
| 接続口径 | Rc3/8、Rc1/2 |
※詳細な型式・寸法・仕様については、カタログをご確認ください。
設置・使用上の注意
設置条件
- 必ず流路が満水になるように設置してください。
- 横流れの場合、制御流量範囲が異なります。
使用条件
- 水以外の流体を使用する場合は事前にご相談ください。
- 完全止水を保証する製品ではありません。

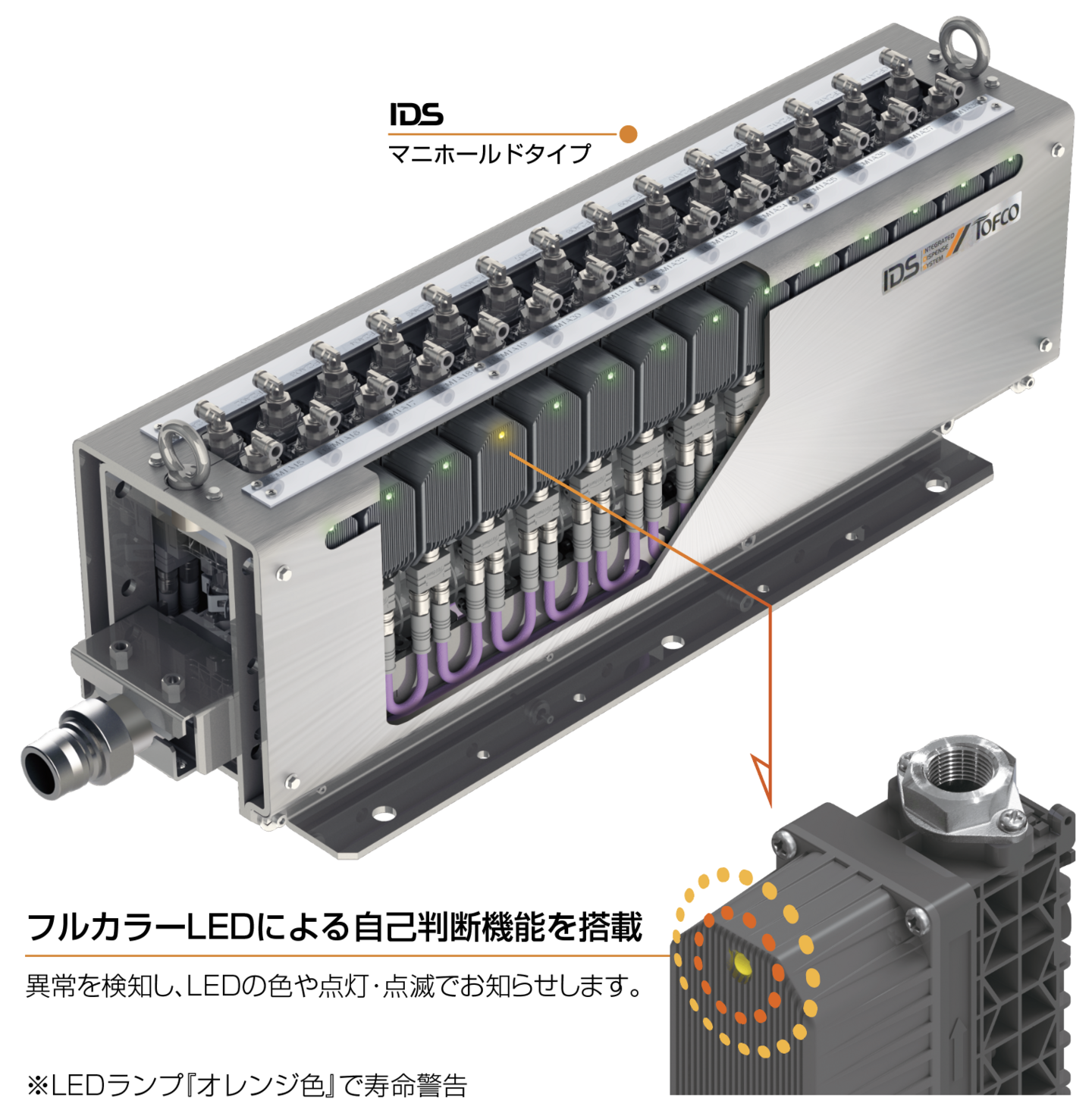

集積型分配システム「IDS」との組み合わせ
FLC-H100は、集積型分配システム「IDS」の構成要素として使用されます。 複数台を集積することで、多系統の冷却水を一括・個別に自動制御することが可能です。
