System Unit

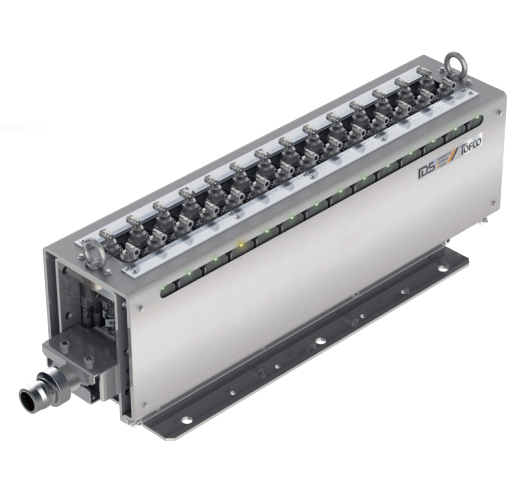

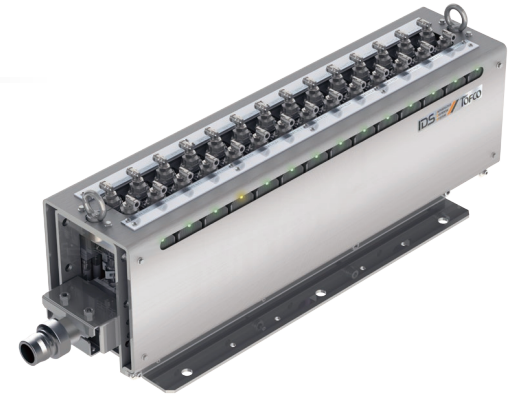

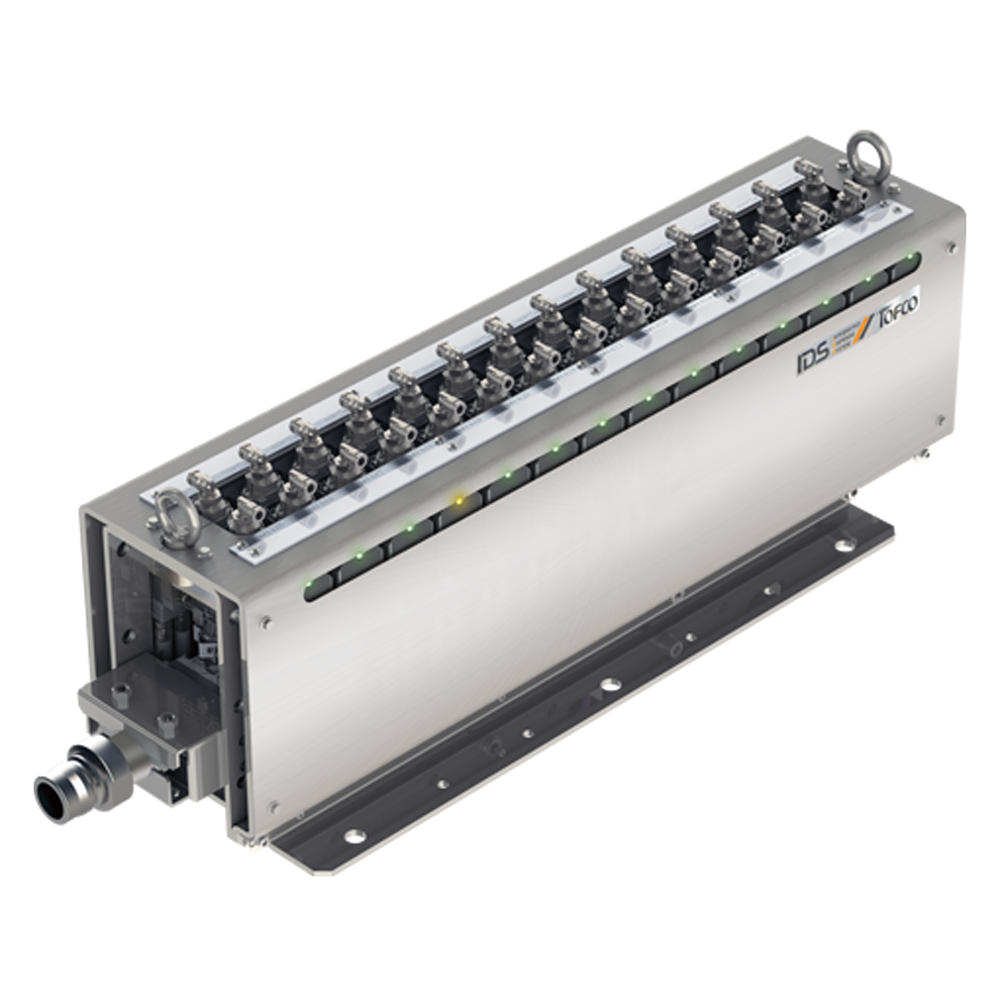

IDS
ダイカスト金型の多系統の冷却水を、
自動・安定・一括制御。
IDSは、ダイカスト金型やダイカストマシンにおける冷却水制御を目的に、 フローコントローラ FLC-H100 を冷却水の個別ラインごとに集積し、多系統の冷却水流量を一括または個別に自動制御できる分配システムです。 低流量域の安定制御と、段取り時間の削減を両立します。

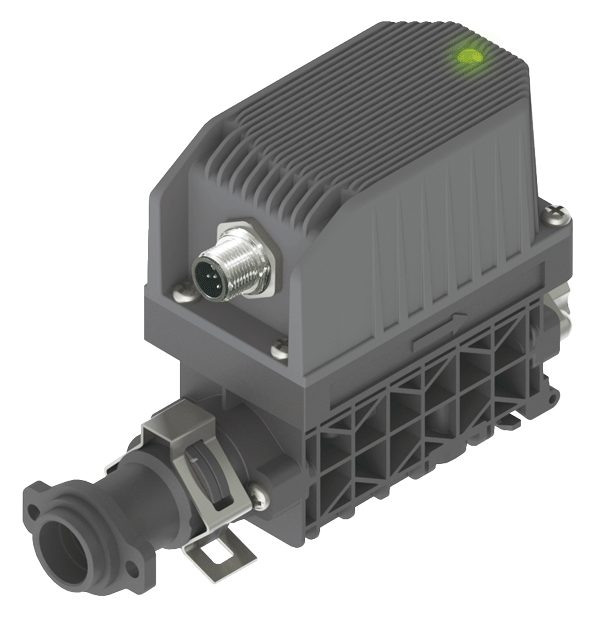

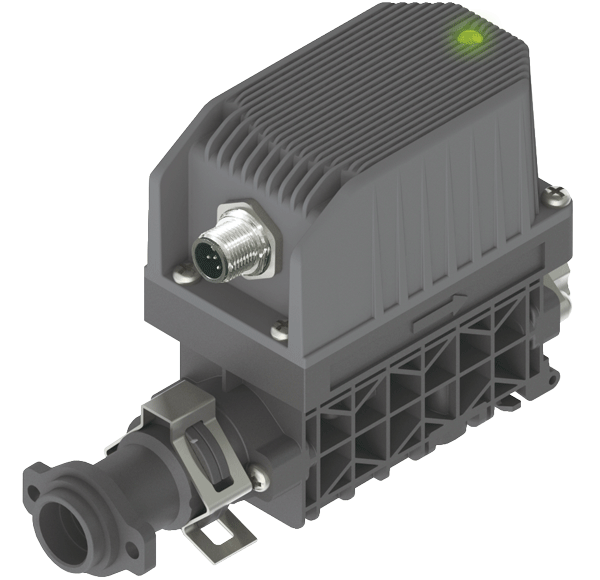

IDS専用フローコントローラ
FLC-H100
低流量域も安定制御
最小0.3L/min〜の低流量域にも対応。
最大140系統まで対応
多系統の冷却ラインを集積構成で管理。
レシピ管理
冷却水量の条件登録で段取り作業を削減。
遠隔操作に対応
稼働中の流量調整でチョコ停低減に貢献。
DCM連動
捨て打ちや量産時の流量切り替えにも対応。
IDSが解決する、冷却水制御の課題
多系統の冷却ラインでは、流量の個別調整や再現性の確保に多くの工数がかかります。 IDSは、各ラインの流量制御を自動化し、安定した冷却制御と段取り時間の削減を支援します。
こんな課題はありませんか？
- 低流量の調整が難しく、時間がかかる
- 冷却ラインが多く、流量調整に工数がかかる
- 圧力変動や詰まりにより、設定流量が安定しない
- 稼働中の流量調整ができず、装置を止めざるを得ない
→
IDSなら
- 低流量域も自動制御で安定した冷却を実現
- 多系統の流量調整を短時間で完了
- 圧力変動があっても設定流量を自動補正
- 遠隔操作により、稼働中の流量調整が可能

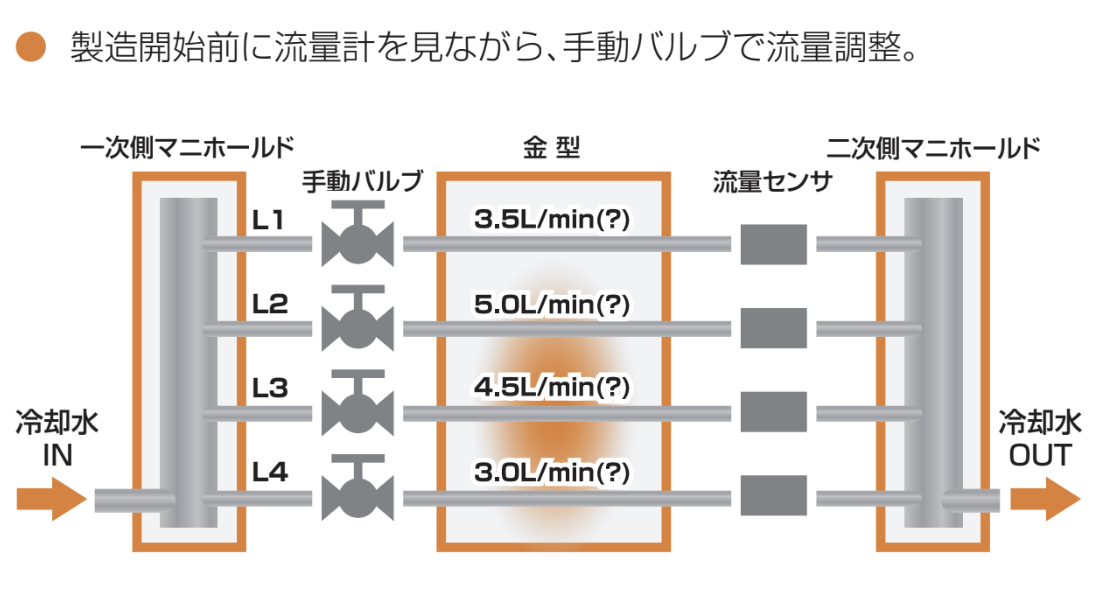

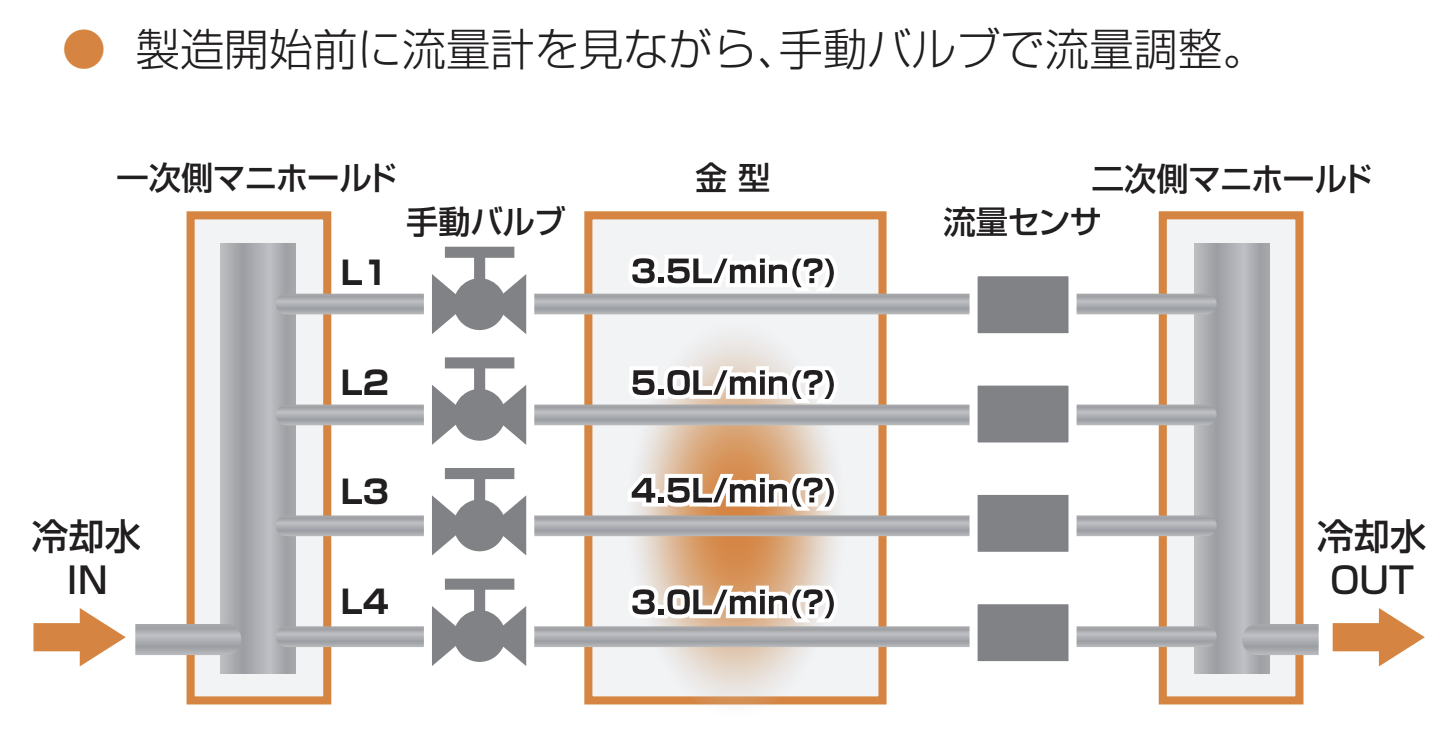

IDS導入前：手動で流量を調整
多系統の冷却ラインでは、手動調整や流量の再現性確保が課題になります。

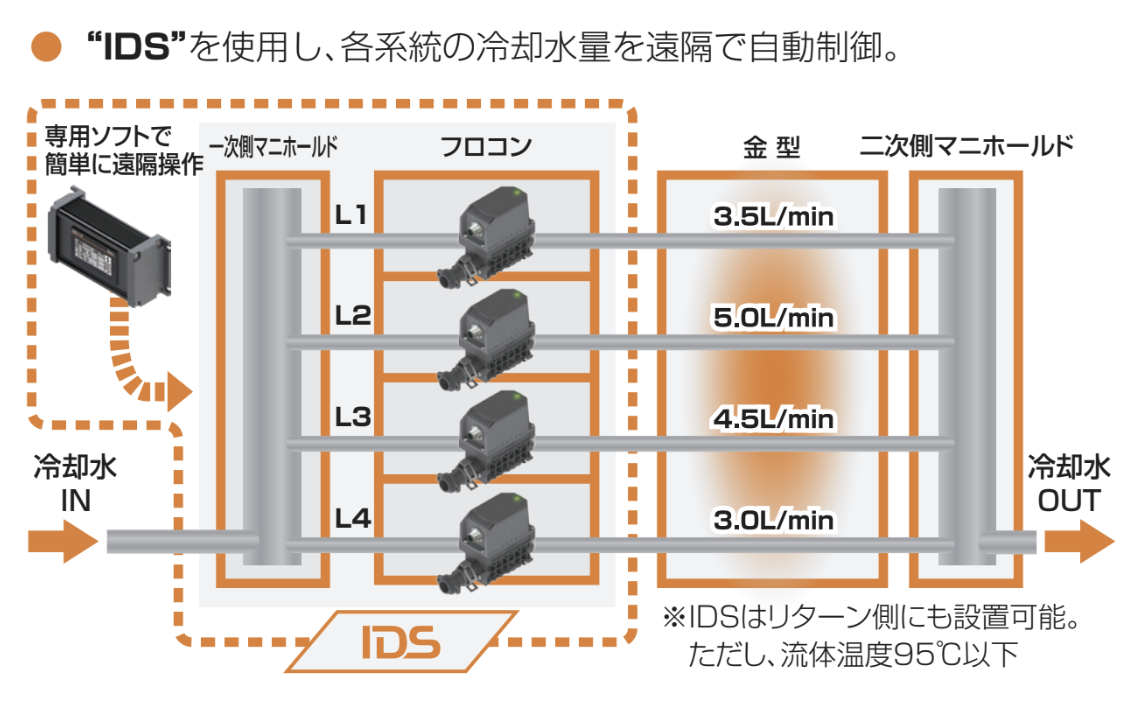

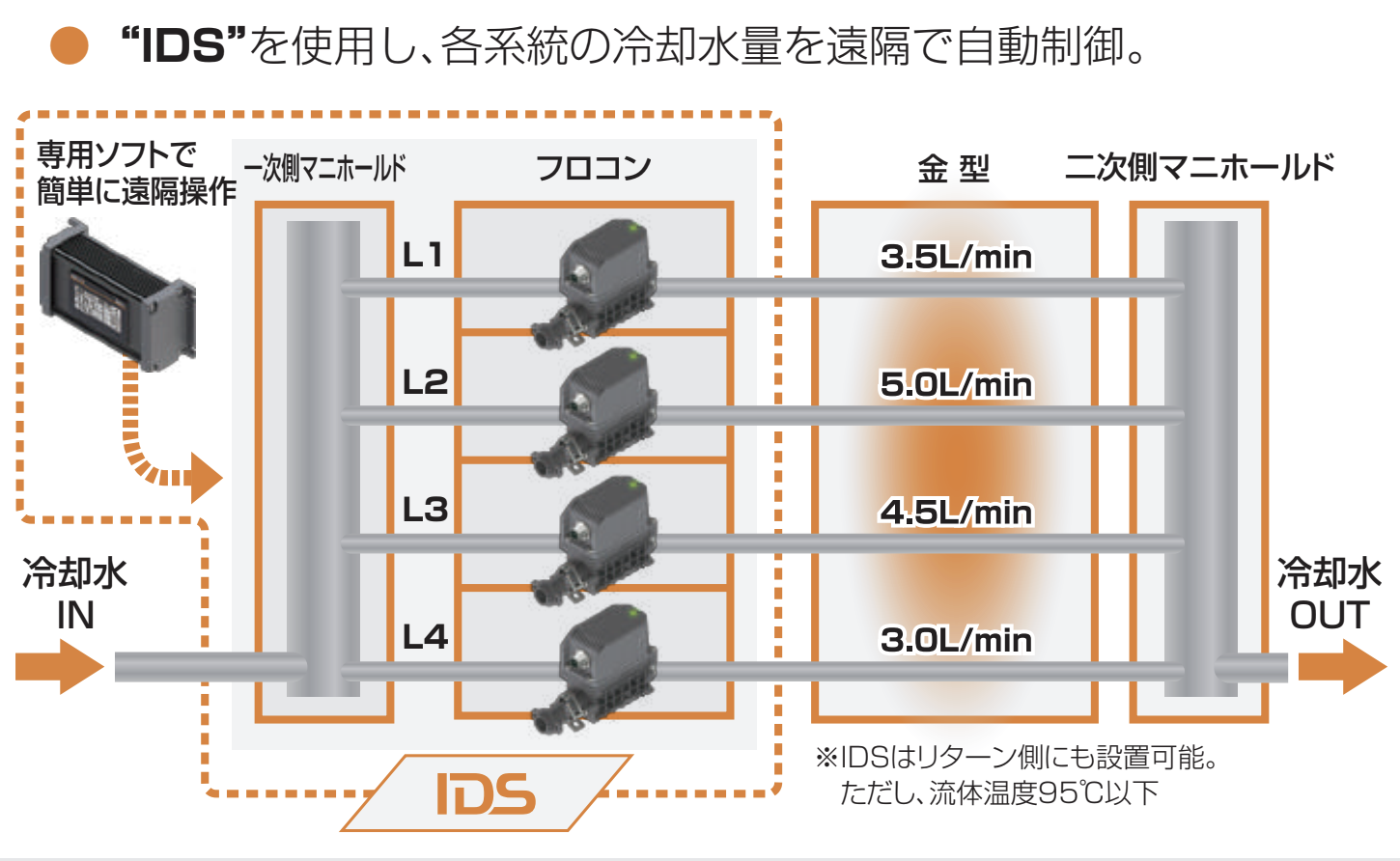

IDS導入後：流量を自動で維持・補正
IDSは各ラインの流量を自動で維持・補正し、安定した冷却制御を実現します。
生産性・品質への効果
01
作業工数の削減
事前に登録した冷却水レシピを呼び出すだけで、複数系統の流量調整が短時間で完了します。
02
安定した冷却品質
供給圧力の変動や配管状態の変化があっても、各系統の流量を自動で補正し、冷却効果のばらつきを抑えます。
03
チョコ停の低減
冷却水起因による温度異常を抑え、装置停止や品質トラブルの低減に貢献します。
応用例・オプション機能
応用例
- アルミ鋳造・樹脂成形における金型冷却
- 冷却ライン数の多い成形設備
- 冷却条件の再現性が求められる量産ライン
温度追従機能
- 金型温度監視装置などと連動し、温度情報に応じて冷却水量を自動で可変制御できます。
- 冷却水量のログ取得にも対応し、トレーサビリティシステムへの展開も可能です。
主な仕様
IDSは、用途や設置条件に応じて最適な構成をご提案可能です。以下は主な仕様の一例です。
| 制御系統数 | 最大140系統まで対応 |
|---|---|
| 制御流量範囲 | 最小0.3L/min〜 ※タイプにより異なります |
| 使用流体 | 水道水、工業用水 ほか |
| 制御方式 | フローコントローラ集積型自動制御 |
| 操作 | 専用ソフトによる一括・個別操作 |
※詳細な型式・寸法・仕様については、カタログまたはお問い合わせにてご確認ください。
