ULVIT
UVランプで溶存オゾンを分解。
クリーンな水をつくりだす。
ULVITは、高出力紫外線ランプを使用し、流体中の溶存オゾンを短時間で直接分解する通水型溶存オゾン分解装置です。 活性炭方式やバブリング方式に比べて省スペース化が可能で、二次側への流出物がないため、純水リサイクルにも適しています。
ULVITが解決する、溶存オゾン処理の課題
オゾン水を使用する工程では、不要となった溶存オゾンを短時間で確実に分解し、 二次側への影響や設備スペース、純水リサイクルへの適合性を考慮する必要があります。 ULVITはUVによる直接分解方式で、クリーンな水処理を支援します。
こんな課題はありませんか？
- 流体中の溶存オゾンを短時間で分解したい
- 活性炭方式より省スペースにしたい
- 二次側への流出物を避けたい
- 純水リサイクルやクリーンな水処理に対応したい
ULVITなら
- 高出力紫外線ランプで溶存オゾンを直接分解
- 活性炭方式・バブリング方式に比べ省スペース
- 二次側への流出物がなく純水リサイクルに適合
- フッ素樹脂接液部によりフッ酸オゾンにも対応
ULVITの特長
高出力UVランプ
253.7nmの殺菌線を効率よく作り出す高出力殺菌ランプを使用し、流体中の溶存オゾンを分解します。
耐薬品性に配慮
接液部にはフッ素樹脂材料を使用し、紫外線ランプ保護管には石英管を採用。クリーン度と耐薬品性に配慮した構造です。
純水リサイクルに最適
UVにより溶存オゾンを直接分解するため、二次側への流出物がなく、純水のリサイクルに適しています。
使用例・分解データ
オゾン水発生器のモニターラインや、純水リサイクル工程など、溶存オゾンの確実な分解が求められる用途に適しています。

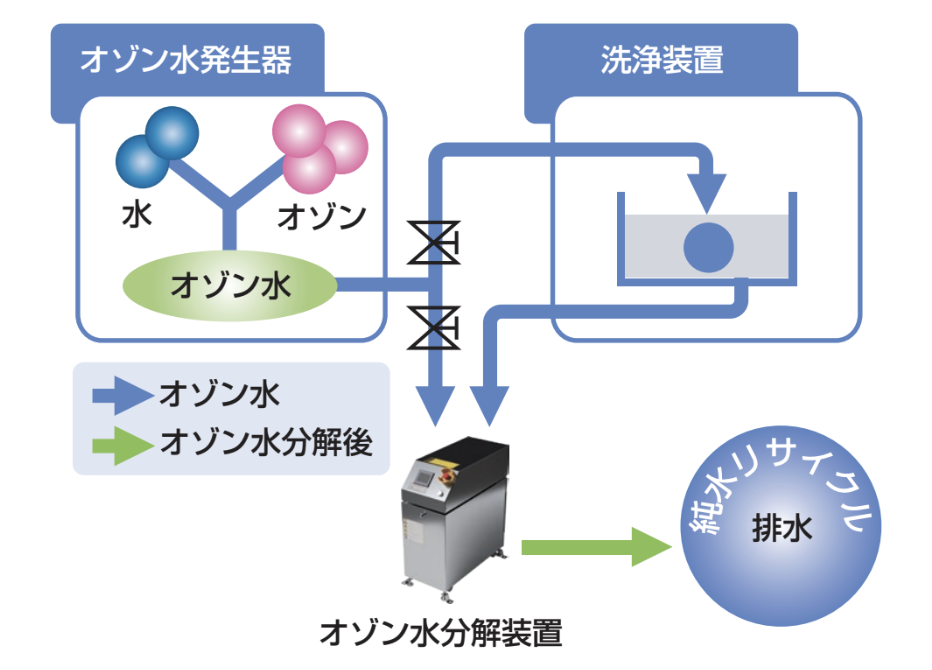

使用例：オゾン水ラインにおける溶存オゾン分解。

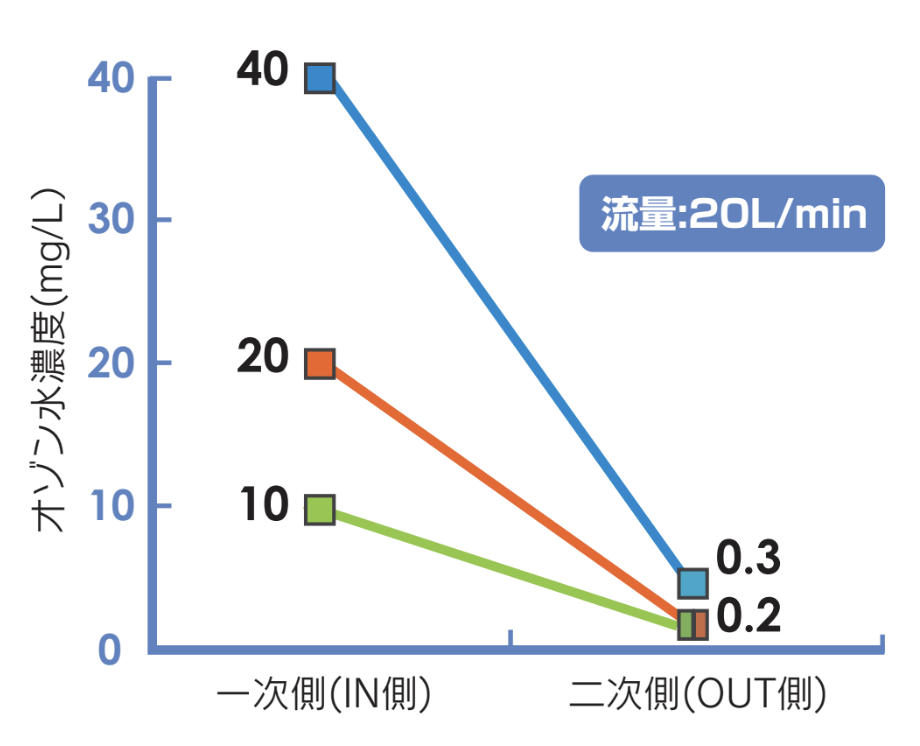

分解データ：UVによる溶存オゾン濃度の低減。
タイプ別ラインナップ
処理流量や用途に合わせて、Mタイプ・Lタイプを選定できます。ピュアオゾン水、フッ酸オゾン水に対応した仕様があります。

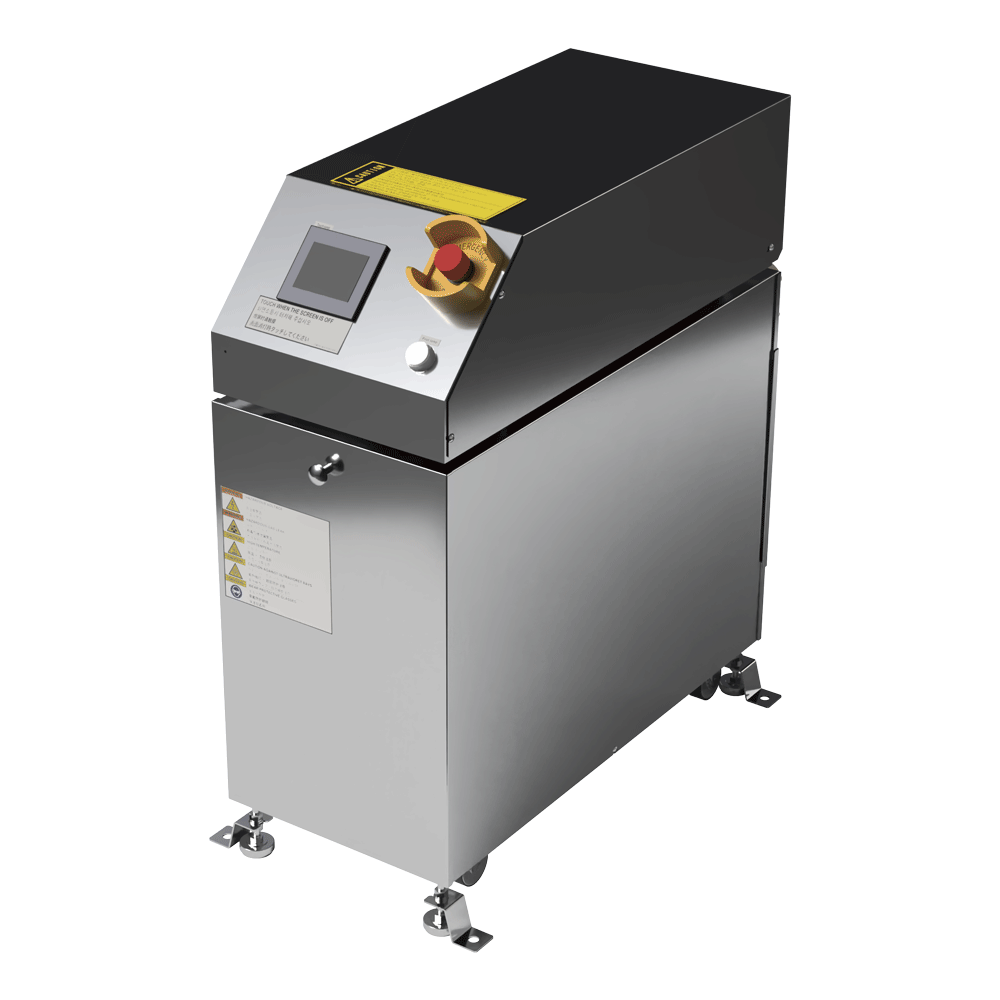

Mタイプ
装置内部の分解塔に流入したオゾン水を、保護管内の紫外線ランプから出力されるオゾン分解波長により分解します。
| 処理流体 | ピュアオゾン水（濁度0） |
|---|---|
| 一次側オゾン水濃度 | 20mg/L以下 |
| 一次側オゾン水流量 | 20L/min以下 |
| 分解能力 | 一次側オゾン水濃度90%以上 |
| 電源 | 三相AC200V |
| 消費電力 | 350W |
| 処理水IN/OUT接続 | Rc1 |
| 筐体 | SUS |
| 警報出力 | ランプ異常、漏水警報、ドア異常、ランプタイムアップ |
| 処理流体 | フッ酸オゾン水（濁度0） |
|---|---|
| 一次側オゾン水濃度 | 20mg/L以下 |
| 一次側オゾン水流量 | 5L/min以下 |
| 分解能力 | 一次側オゾン水濃度90%以上 |
| 電源 | 三相AC200V |
| 消費電力 | 350W |
| 処理水IN/OUT接続 | Rc1 |
| 筐体 | SUS |
| 警報出力 | ランプ異常、漏水警報、ドア異常、ランプタイムアップ |

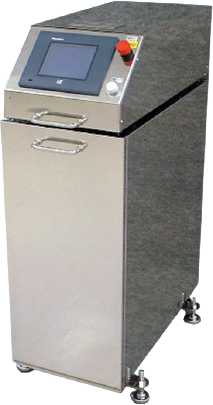

Lタイプ
大流量のオゾン水処理に対応したタイプです。処理条件に合わせてピュアオゾン水、フッ酸オゾン水仕様を選定できます。
| 処理流体 | ピュアオゾン水（濁度0） |
|---|---|
| 一次側オゾン水濃度 | ①40mg/L以下、②20mg/L以下 |
| 一次側オゾン水流量 | ①20L/min以下、②40L/min以下 |
| 分解能力 | 一次側オゾン水濃度90%以上 |
| 電源 | 三相AC200V |
| 消費電力 | 490W |
| 処理水IN/OUT接続 | JIS10K30Aフランジ |
| 筐体 | SUS |
| 警報出力 | ランプ異常、漏水警報、ドア異常、ランプタイムアップ |
| 処理流体 | フッ酸オゾン水（濁度0） |
|---|---|
| 一次側オゾン水濃度 | 20mg/L以下 |
| 一次側オゾン水流量 | 10L/min以下 |
| 分解能力 | 一次側オゾン水濃度90%以上 |
| 電源 | 三相AC200V |
| 消費電力 | 490W |
| 処理水IN/OUT接続 | JIS10K30Aフランジ |
| 筐体 | SUS |
| 警報出力 | ランプ異常、漏水警報、ドア異常、ランプタイムアップ |
※Lタイプの一部の製品は、輸出貿易管理令該当貨物となるため、法令に従い輸出手続きが必要となります。詳細はお問い合わせください。
関連製品
システムユニットとして、用途に応じた周辺装置・関連システムもご確認いただけます。
