高分解能を実現。精密な温度制御が可能。 |

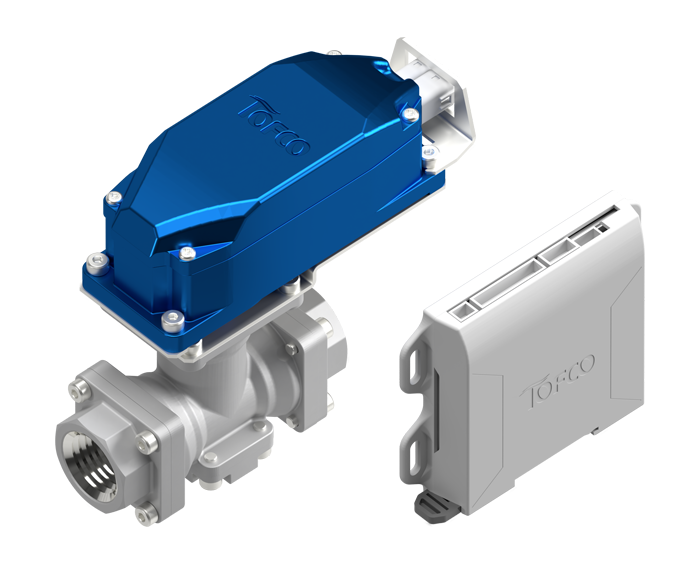

低温から高温までの幅広い温度帯域をカバーする電動比例制御バルブです。用途に合わせて選べるFCV-M（2方弁）、MCV-M（3方弁）の2機種をラインナップ。低温から高温までの様々な液体に使用可能ながらも、コンパクト設計で省スペース化に貢献。独自のバルブ構造と高性能A/Dコンバータの採用により、高精密、高分解能を実現。禁油仕様を標準としており、幅広い分野でのニーズにお応えします。
|
|---|---|
特長 |

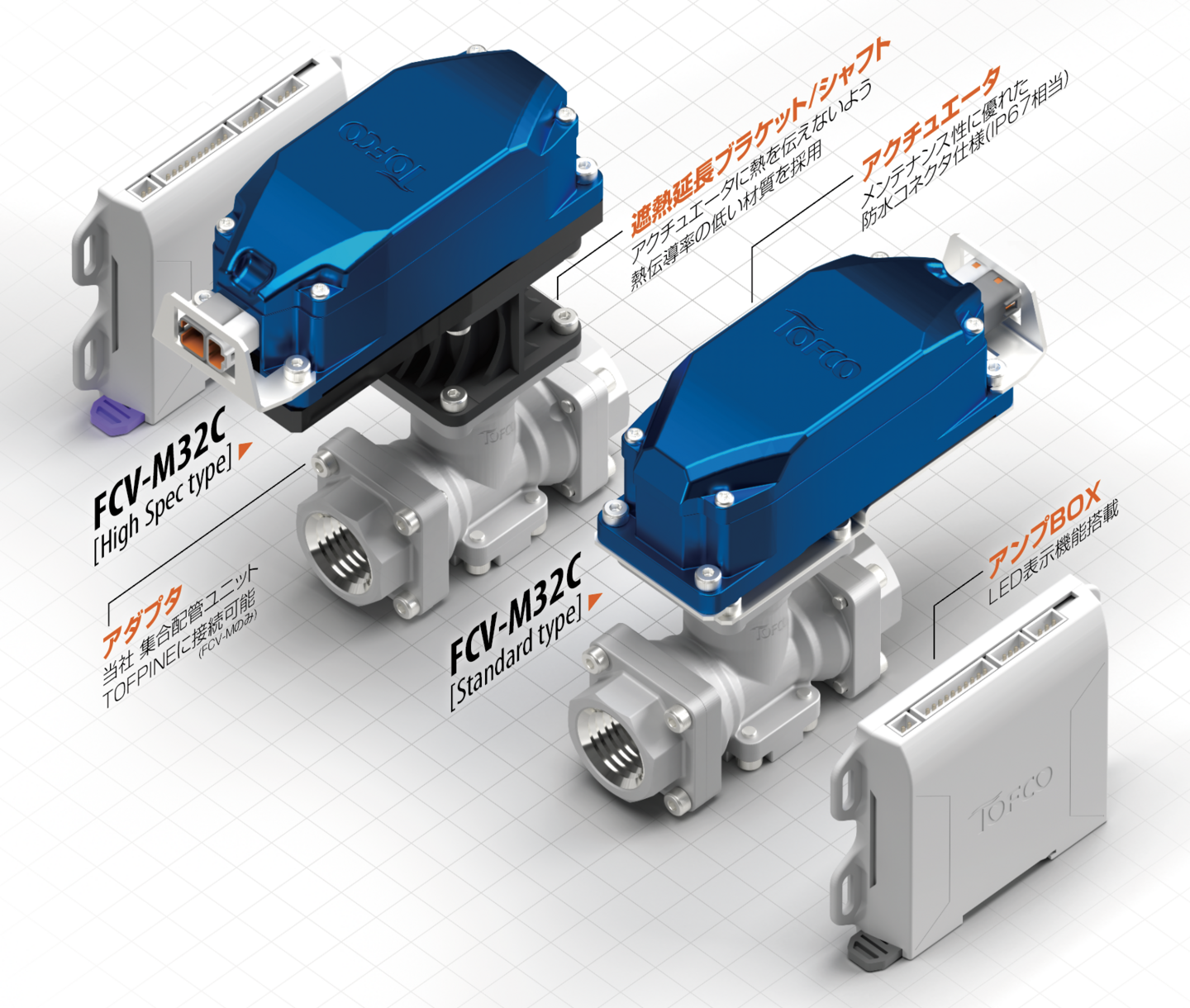

■ 高低温で使用できる、コンパクト、且つ禁油仕様の電動比例制御バルブ ■ 用途に合わせて選べるFCV-M(2方弁)、MCV-M(3方弁)の2種類をラインナップ ■ 独自のバルブ構造と高性能A/Dコンバータの採用により、高精密、高分解能を実現 ■ 集合配管ユニットトフパインにも連結(MCV-Mを除く) |

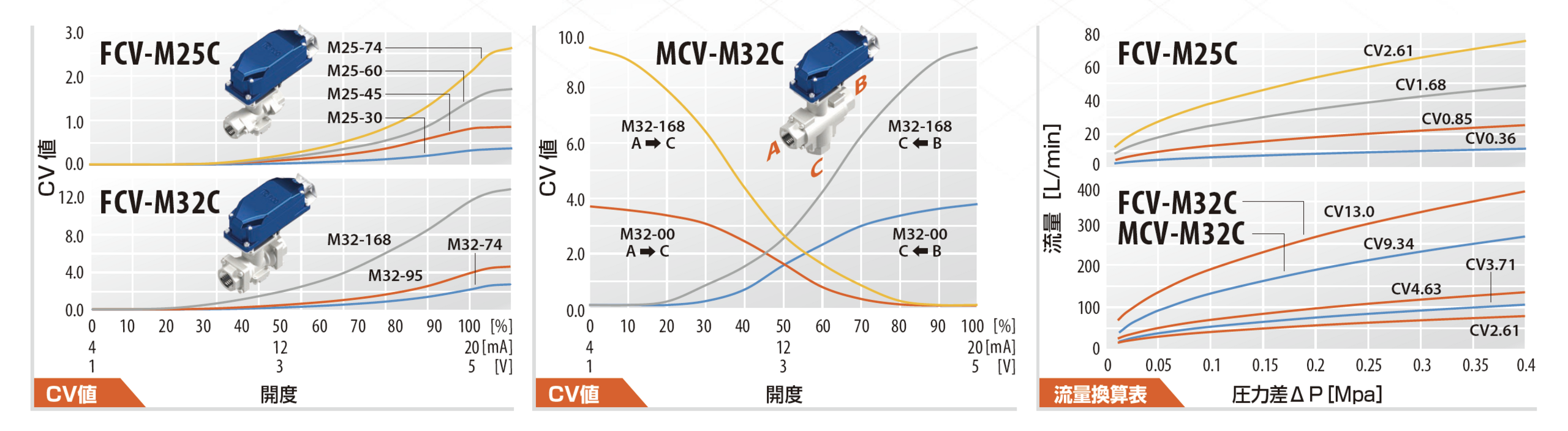

流量特性 |

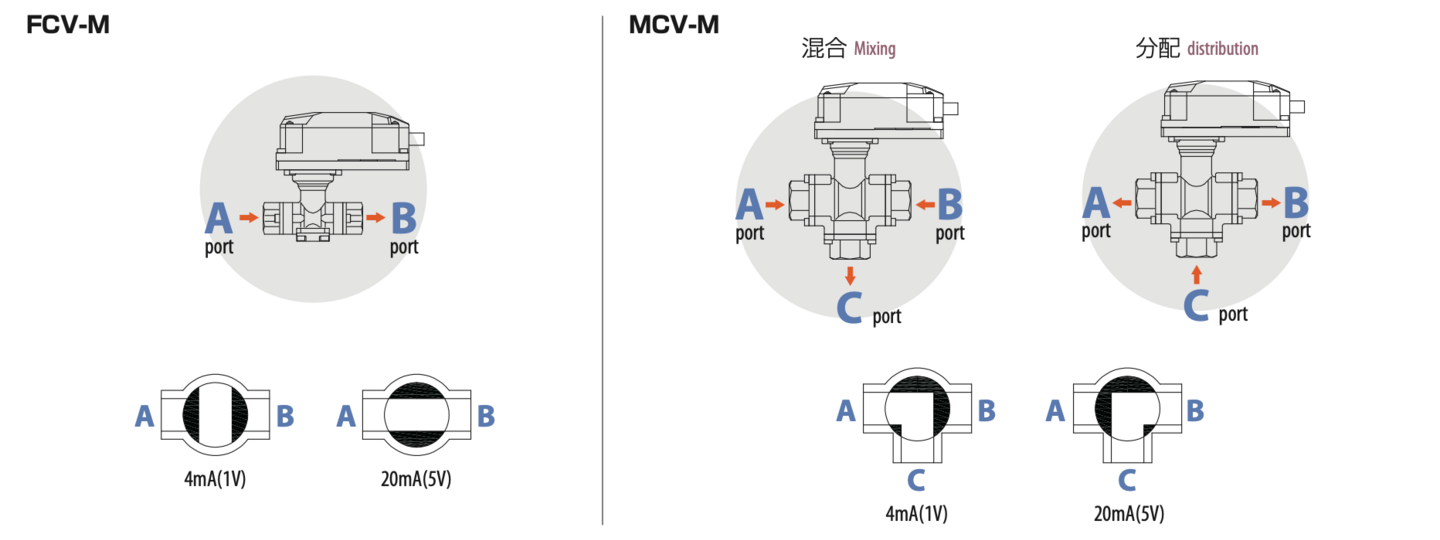

切り替えフォーム |
|
|---|---|

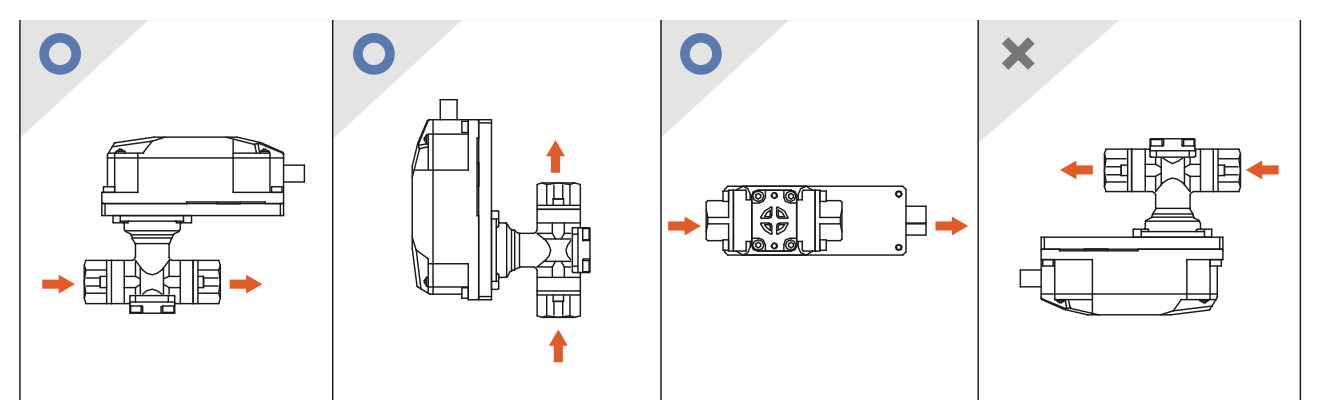

取付姿勢 |
|
仕様 |
| 項目 | 内容 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| バルブ形式 | 2方ボール弁 | 3方ボール弁 | ||||||||
| 型式 | FCV-M25 | FCV-M32 | MCV-M32 | |||||||
| オリフィス径 | φ3.0 | φ4.5 | φ6.0 | φ7.4 | φ7.4 | φ9.5 | φ16.8 | φ10.0 | φ16.8 | |
| Cv値(Max.) | 0.36 | 0.85 | 1.68 | 2.61 | 2.61 | 4.63 | 13.0 | 3.71 | 9.34 | |
| 接続口径 | Rc1/4,Rc3/8,Rc1/2 | Rc1/2,Rc3/4 | Rc3/4,Rc1 | |||||||
| 使用流体 | WATER,各種液体 | |||||||||
| 使用流体温度 | 0〜+60℃ / 0〜+130℃ / -20〜+100℃ / -40〜+130℃ | |||||||||
| 周囲環境 | 温度：0℃〜+50℃ | |||||||||
| 湿度:30〜85%RH(結露及び凍結なきこと)、室内設置 | ||||||||||
| 最大締切差圧 | 0.4MPa | |||||||||
| 耐圧 | 1.0MPa(G) | |||||||||
| 電源 | DC24V±10% Max.250mA | |||||||||
| 入出力信号 | 4–20mA／1–5V／1–10V(オプション) | |||||||||
| 入力インピーダンス | 20Ω(4–20mA)／1MΩ(1–5V, 1–10V) | |||||||||
| 出力許容負荷抵抗 | 300Ω以下(4–20mA時)／1kΩ以上(1–5V, 1–10V時) | |||||||||
| 駆動方式 | ステッピングモータ | |||||||||
| 分解能(バルブ動作) | 約3400 | |||||||||
| 応答性(開度0→100%) | 約7s | 約14s | 約7s | 約14s | ||||||
| ヒステリシス | 1.5%以下 | |||||||||
| 防水・防塵(バルブ) | IP67相当 | |||||||||
| 取付姿勢 | 直立・水平(逆さ取付不可) | |||||||||
| 接液部材質 | SCS13,SUS304,PTFE(充填材入り),NBR/FKM/EPDM/Si | |||||||||
| 接液部油分 | 禁油仕様(標準) | |||||||||
| 付属品 | 電源ケーブル(約1m)、コントロール信号ケーブル(約2m)、入出力ケーブル(約2m) | |||||||||
| 質量 | バルブ部 | 約1500g | 約1700g | 約1800g | ||||||
| 電装部 | 約70g | |||||||||
| ケーブル部 | 約350g | |||||||||
