通水型溶存オゾン分解装置

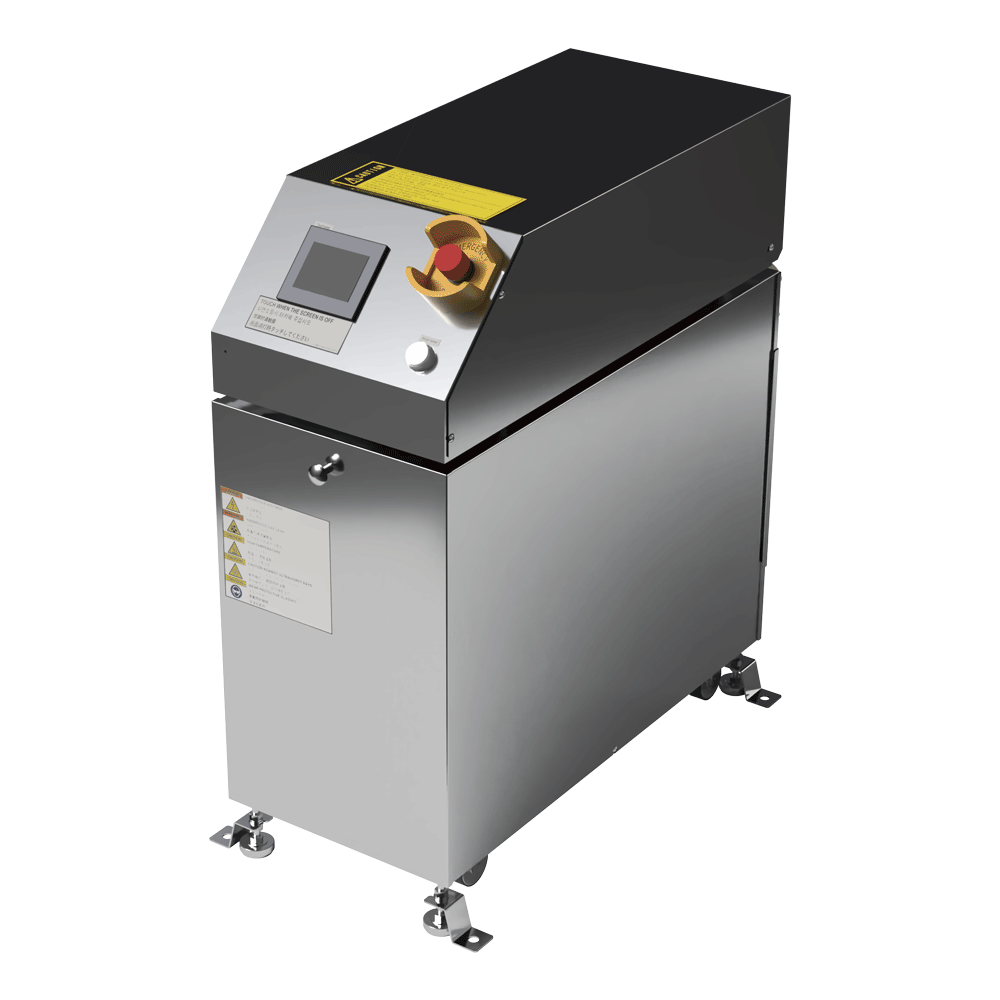

ULVIT シリーズ

ULVIT シリーズ

UVランプでオゾン水を分解、クリーンな水をつくりだします。


  • ULVITは通水型溶存オゾン分解装置で、高出力紫外線ランプを使用し、流体中の溶存オゾンを瞬時に分解します。活性炭方式、バブリング方式に比べて省スペース化が可能です。


特徴


フッ酸オゾンに対応


  • ULV series Stype は、低圧水銀アーク放電方式により、253.7nmの殺菌線を効率良く作り出す高出力殺菌ランプを使用して、流体中の溶存オゾンを分解します。接液部にはSUS材料を使用し、紫外線ランプ保護管として石英管を使用しクリーン度及び耐薬品性に優れた構造となっています。主にオゾン水は発生器モニターラインの使用に最適です。

純水リサイクルに最適


  • ULVITは、活性炭等の吸着方式とは異なりUVにより溶存オゾンを直接分解するので二次側への流出物が無い為、純水のリサイクルに最適です。


使用例



分析データ





ラインナップ


S タイプ


S タイプ


s.jpg 【概要】
ULV series Stype は、低圧水銀アーク放電方式により、253.7nmの殺菌線を効率良く作り出す高出力殺菌ランプを使用して、流体中の溶存オゾンを分解します。接液部にはSUS材料を使用し、紫外線ランプ保護管として石英管を使用しクリーン度及び耐薬品性に優れた構造となっています。主にオゾン水は発生器モニターラインの使用に最適です。


apri1.jpg 【仕様/アプリケーション例】

  • 処理流体:ピュアオゾン水(濁度0)
  • 一次側オゾン水濃度:10~20ppm以下
  • 一次側オゾン水流量:1L/min以下
  • 分解能力:一次側オゾン水濃度90%以上
  • 電源:単層AC100V
  • 消費電力:25W
  • 処理水IN/OUT接続:1/4パイプ出し(SUS)

M タイプ


M タイプ


m.jpg 【概要】
ULV series M type は、通水型オゾン水分解装置で、オゾン水を分解することを目的とした紫外線照射式溶存オゾン分解装置です。装置内部の分解塔に流入するオゾン水は、分解塔の管内と保護管の間を流れ、保護管の中にある紫外線ランプより出力されるオゾン分解波長を利用して、流体内の溶存オゾンを分解します。


apri2.jpg 【仕様/アプリケーション例】

  • 処理流体:ピュアオゾン水(濁度0)
  • 一次側オゾン水濃度:20ppm以下
  • 一次側オゾン水流量:20L/min以下
  • 分解能力:一次側オゾン水濃度90%以上
  • 電源:三層AC200V
  • 消費電力:350W
  • 処理水IN/OUT接続:Rc1/2
  • ドレイン:Rc1/2
  • バットドレイン:Rc1/2
  • 筺体:SUS
  • 警報出力:ランプ異常、漏水警報、ドア異常、ランプタイムアップ
  • 処理流体:フッ酸オゾン水(濁度0)
  • 一次側オゾン水濃度:20ppm以下
  • 一次側オゾン水流量:5L/min以下
  • 分解能力:一次側オゾン水濃度90%以上
  • 電源:三層AC200V
  • 消費電力:350W
  • 処理水IN/OUT接続:Rc1
  • ドレイン:Rc1/2
  • バットドレイン:Rc1/2
  • 筺体:SUS
  • 警報出力:ランプ異常、漏水警報、ドア異常、ランプタイムアップ

L タイプ


L タイプ


l.jpg 【概要】
ULV series M type は、通水型オゾン水分解装置で、オゾン水を分解することを目的とした紫外線照射式溶存オゾン分解装置です。装置内部の分解塔に流入するオゾン水は、分解塔の管内と保護管の間を流れ、保護管の中にある紫外線ランプより出力されるオゾン分解波長を利用して、流体内の溶存オゾンを分解します。


apri3.jpg 【仕様/アプリケーション例】

  • 処理流体:ピュアオゾン水(濁度0)
  • 一次側オゾン水濃度:①40ppm以下、②20ppm以下
  • 一次側オゾン水流量:①20ppm以下、②40ppm以下
  • 分解能力:一次側オゾン水濃度90%以上
  • 電源:三層AC200V
  • 消費電力:490W
  • 処理水IN/OUT接続:JIS10K30Aフランジ
  • ドレイン:Rc1/2
  • バットドレイン:Rc1/2
  • 筺体:SUS
  • 警報出力:ランプ異常、漏水警報、ドア異常、ランプタイムアップ
  • 処理流体:フッ酸オゾン水(濁度0)
  • 一次側オゾン水濃度:20ppm以下
  • 一次側オゾン水流量:10L/min以下
  • 分解能力:一次側オゾン水濃度90%以上
  • 電源:三層AC200V
  • 消費電力:490W
  • 処理水IN/OUT接続:JIS10K30Aフランジ
  • ドレイン:Rc1/2
  • バットドレイン:Rc1/2
  • 筺体:SUS
  • 警報出力:ランプ異常、漏水警報、ドア異常、ランプタイムアップ
